- 详细介绍
表面淬火

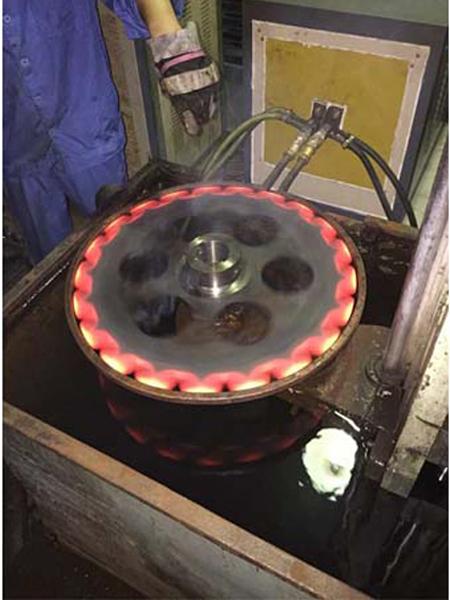

表面淬火回火热处理通常用感应加热或火焰加热的方式进行。主要技术参数是表面硬度、局部硬度和有效硬化层深度。硬度检测可采用维氏硬度计，也可采用洛氏或表面洛氏硬度计。试验力(标尺)的选择与有效硬化层深度和工件表面硬度有关。这里涉及到三种硬度计。一、维氏硬度计是测试热处理工件表面硬度的重要手段，它可选用0.5～100kg的试验力，测试薄至0.05mm厚的表面硬化层，它的精度是的，可分辨出热处理工件表面硬度的微小差别。另外，有效硬化层深度也要由维氏硬度计来检测，所以，对于进行表面热处理加工或大量使用表面热处理工件的单位，配备一台维氏硬度计是有必要的。二、表面洛氏硬度计也是十分适于测试表面淬火工件硬度的，表面洛氏硬度计有三种标尺可以选择。可以测试有效硬化深度超过0.1mm的各种表面硬化工件。尽管表面洛氏硬度计的精度没有维氏硬度计高，但是作为热处理工厂质量管理和合格检查的检测手段，已经能够满足要求。况且它还具有操作简单、使用方便、价格较低，测量迅速、可直接读取硬度值等特点，利用表面洛氏硬度计可对成批的表面热处理工件进行快速无损的逐件检测。这一点对于金属加工和机械制造工厂具有重要意义。三、当表面热处理硬化层较厚时，也可采用洛氏硬度计。当热处理硬化层厚度在0.4～0.8mm时，可采用HRA标尺，当硬化层厚度超过0.8mm时，可采用HRC标尺。维氏、洛氏和表面洛氏三种硬度值可以方便地进行相互换算，转换成标准、图纸或用户需要的硬度值。相应的换算表在国际标准ISO、美国标准ASTM和中国标准GB/T中都已给出。
局部淬火
零件如果局部硬度要求较高，可用感应加热等方式进行局部淬火热处理，这样的零件通常要在图纸上标出局部淬火热处理的位置和局部硬度值。零件的硬度检测要在指定区域内进行。硬度检测仪器可采用洛氏硬度计，测试HRC硬度值，如热处理硬化层较浅，可采用表面洛氏硬度计，测试HRN硬度值。
化学热处理
化学热处理是使工件表面渗入一种或几种化学元素的原子，从而改变工件表面的化学成分、组织和性能。经淬火和低温回火后，工件表面具有高的硬度、耐磨性和接触疲劳强度，而工件的芯部又具有高的强韧性。
温度压力
根据以上所说的内容，在热处理过程中对温度的检测和记录非常重要，温度控制得不好对产品的影响十分大。所以，温度的检测十分重要，在整个过程的温度变化趋势也显得十分重要，导致在热处理的过程中必须对温度的变化进行记录，可以方便以后进行数据分析，也可以查看到底是哪段时间温度没有达到要求。这样对以后的热处理进行改进起到非常大的作用。
操作规程
1、清理好操作场地，检查电源、测量仪表和各种开关是否正常，水源是否通畅。2、操作人员应穿戴好劳保防护用品，否则会有危险。3、开启控制电源万能转换开关，根据设备技术要求分级段升、降温，延长设备寿命和设备完好。4、要注意热处理炉的炉温和网带调速，能掌握对不同材料所需的温度标准，确保工件硬度及表面平直度和氧化层，并认真做好安全工作。5、要注意回火炉的炉温和网带调速，开启排风，使工件经回火后达到质量要求。6、在工作中应坚守岗位。7、要配置必要的消防器具，并熟识使用及保养方法。8、停机时，要检查各控制开关均处于关闭状态后，关闭万能转换开关。
